はじめに

I2Cで接続するセンサやLCDなどのデバイスが増えてきました。
一般的にI2Cデバイスはマイコンなどからアクセスします。

しかしPCのシリアルポート(RS-232C/EIA-232)へI2Cデバイスを接続できれば、マイコンの開発環境が無くても手軽にI2Cデバイスを使えそうです。

そこで、PCのシリアルポートとI2Cの信号レベルを相互に変換するアダプタを作りました。

Windowsのアプリケーションから、I2C制御のDLLを介してI2Cデバイスを操作できます。

本機は下図のように使用します。

I2Cの通信速度の上限は、標準モードで100kbps、ファストモードで400kbps、高速モードで3.4Mbpsとなっています。が、このシリアルポート経由だと下は150bpsから、頑張っても40Kbps程度しか出ませんでした(汗

このように書くと使い物にならないようなイメージを持たれるかもしれませんが、センサから一定間隔でデータを取得する用途などでは十分実用になります。

最近はシリアルポートのないPCもあると思います。USB-シリアル変換ケーブルはこちら


注意

もし何らかの損害が発生しても当方は一切責任を負いませんので、あくまでも自己責任でお願いします。

ハードウェア製作

I2Cの通信には、入出力ができる双方向のポートが必要となります。
しかしPCのシリアルポートは入力専用と出力専用の信号線しかないため、これらの入力線と出力線をペアで使い、入出力の双方向ポートを疑似的に実現しています。

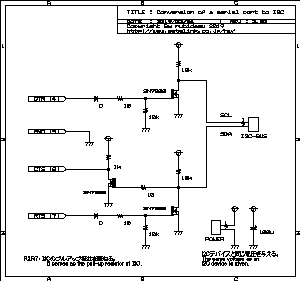

回路図

クリックで拡大します。

2019/02/04更新

回路の POWER にはI2Cデバイスの電源電圧と同じ電圧を供給します。

手元に秋月さんで買ったMOS-FET(2N7000)があったので、これで作りました。
2N7000以外でも、NchエンハンスメントのMOS-FETで、Vgs(th)が3V未満程度のものなら何でもいいかと思います。ただし入力容量が少ないものを選んでください。

当初はSCLとSDA供に双方向の作りにしていましたが、考えてみるとクロックのSCLはマスタからの片方向でよいので、SCLの信号を受ける回路を削除しました。

この回路変更はソフト側へは影響ありません。DLLやアプリケーションはそのまま無変更で使用できます。

念のため旧回路図(2013/09/18版)を残しておきます。
この旧回路で製作された場合も引き続き問題なくご利用いただけます。

動作確認

回路ができたら、アダプタが動作しているかチェックしてみましょう。

ますアダプタをPCのシリアルポートに接続し、電源を供給します。

次に、ダウンロード(後述)した SerialMon.exe を起動します。
SerialMonはシリアルポートの信号線を操作・表示するものです。

メニューの「ファイル→接続」でシリアルポートを選択し、回路が正しければ下記のような表示になるはずです。

SCLへテスタの + 端子を当て、GNDへテスタの - 端子を当てます。
DTRのチェックがONのときは0V、チェックをOFFにすると電源と同電圧になります。

同様にSDAへテスタの + 端子を当て、GNDへテスタの - 端子を当てます。
RTSのチェックがONのときは0V、チェックをOFFにすると電源と同電圧になります。

上記の操作をしてもSCLやSDAの電圧が変化しない場合は、アダプタの製作ミスの可能性があります。

接続例

配線イメージは下のようになります。
本アダプタから電源のVcc/GND、SCL/SDAの4本を引き出しておけば、I2Cデバイス基板(あるいはブレッドボード)へ簡単に接続できるので便利です。

本アダプタから電源を供給する例。


I2Cデバイス基板(ブレッドボード)側から電源を供給する例。


ライブラリ・サンプルソース

DLL

最新 i2c_dll100.zip 111KBytes 2016.02.22
i2c_dll.zip 95KBytes 2013.10.27

シリアルポートの状態表示ソフト

SerialMon100.zip 6KBytes 2016.02.22

デバイス別サンプルプログラム

i2c_sample100.zip 141KBytes 2016.02.22

I2C EEPROM(AT24C1024)書き込みソフト

I2CEEPRW.zip 23KBytes 2016.06.16
[注意]USB-シリアル変換では書き込み速度が極端に遅いです。

DLLの使い方

C/C++やVBなどからご利用いただけます。

VC++でダイナミックリンクをする場合は i2c.h をインクルードします。
スタティックリンクの場合は i2c_static.h をインクルードし、i2c.lib も必要となります。

VBの場合、I2C.bas がDLLをインポートするためのDeclare文や定数の定義です。
I2CTest.frm から実際にDLLの関数を使用しています。

GUI環境からDLLを使用するサンプルが入っていますので参考にどうぞ。


DLL関数一覧

i2c_connect(iPort)
シリアルポートに接続します。
一つ目のパラメータにシリアルポートの番号を指定します。
戻り値が IIC_SUCCESS なら成功、IIC_FAILURE なら失敗です。
i2c_start()
I2Cデバイスとの通信を開始します。
i2c_write(bDat)
I2CデバイスへbDatのデータを1バイト書き込みます。
また、デバイスからのAck/Nack状態をそれぞれ IIC_ACK / IIC_NACK で返します。
i2c_read(boAckFlg)
I2Cデバイスから1バイト読み込み、関数の戻り値として返します。
boAckFlgに IIC_ACK / IIC_NACK のいずれかを指定して、それぞれデバイスへAck/Nackを通知します。
i2c_stop()
I2Cデバイスとの通信を終了します。
i2c_disconnect()
シリアルポートを切断します。
戻り値が IIC_SUCCESS なら成功、IIC_FAILURE なら失敗です。

I2Cデバイス別サンプルプログラム

Visual C++ 6.0でコンパイルしています。動作確認はWinXP/8.1で行っています。
コンパイルしなおす際は、コマンドラインから下記のように行ってください。
cl LcdMain.cpp

ファイル一覧

LcdMain.cpp/exe
I2CのLCD(AQM0802A)に現在日時を一定間隔で表示させるサンプルです。
PressMain.cpp/exe
気圧センサのLPS331(AE-LPS331)から一定間隔で気圧と温度を読み出し、画面に表示するサンプルです。
PressLcdMain.cpp/exe
LPS331(AE-LPS331)から取得した気圧・温度をLCD(AQM0802A)に表示するサンプルです。
RtcMain.cpp/exe
RTC-8564NBから一定間隔で日時を読み出し、画面に表示するサンプルです。
RadioMain.cpp/exe
ラジオモジュール(TEA5767)の周波数を、キーボード操作でUp/Downして選局動作させるサンプルです。
FMTransmitterMain.cpp/exe
FMトランスミッタ(NS73M)の周波数を、キーボード操作でUp/Downして設定させるサンプルです。
周波数の計算はゆきさんが公開されているソースからいただきました。有用なソースを公開していただき、まことにありがとうございます。
ListDevice.cpp/exe
I2Cバスに接続されているI2Cデバイスをサーチし、見つかったデバイスを画面に表示するサンプルです。


I2Cデバイスのアドレス表記

I2Cデバイスのアドレスは、メーカによって表記方法が異なる場合があります。

I2C通信のアドレス指定例

上記を8bit分そのまま記載するメーカの場合は、2進数で10101010 になるため、デバイスアドレスは 0xAA と表記されます(Writeの場合)

一方、アドレスの7bit分のみを抜き出して記載するメーカの場合は、2進数で1010101 になるため、デバイスアドレスは 0x55 と表記されます。

この違いにご注意ください。


ベンチマーク

USB-シリアル変換器はREX-USB60と秋月さんの2つで動作確認しています。
共にPL2303チップで結果がほぼ同じだったため一つにまとめています。

Athlon64 3500+ 2.2GHz
マザーボードのシリアルポート

Read:42,553bps
Write:44,638bps
USB-シリアル変換器(PL2303)
Read:423bps
Write:330bps

Celeron 2GHz i845GL
マザーボードのシリアルポート

Read:24,939bps
Write:25,255bps
USB-シリアル変換器(PL2303)
Read:144bps
Write:108bps

マザーボードのシリアルポートは速いです。逆にUSB-シリアル変換器はかなり遅い結果になりました。
また、CPUパワーにも左右されています。


後書き・注意点

(2013.09.18)
PICkit2を購入し、簡易ロジアナ機能でデバッグしながらAck/Nackの処理を実装しました。
これで連続Read(シーケンシャルRead)も動作します。
ひとまず、当方の持っているI2Cデバイスはすべて制御できるようになりました。

更新履歴

2013/09/03 新規作成
2013/09/18 デバイスへAck/Nackの返信、デバイスからのAck/Nackの取得に対応。
2013/10/27 I2CライブラリのDLL版を作成。
2016/02/22 全面的に加筆訂正。
2016/06/02 接続例を追加。
2016/06/16 EEPROM(AT24C1024)の書き込みソフトを追加。
2017/02/10 RS-232C変換IC版の回路図を追加。
2017/02/16 ロジックIC版の回路図を追加。
2019/02/04 回路図の修正と文章の加筆。
