REGZAのリモコンは、いわゆるNECフォーマットのようです。

リモコンはCT-90352です。
違う型番のリモコンは下記の解析結果と異なる可能性があり、全てのREGZAで動作は保証できませんのでご了承下さい。

携帯やPDAのリモコン送信アプリなどで使う場合は、リモコン種別をNECにして、2.2のカスタムコード・データコードを設定すればOKかと思います。

1. フォーマット

NECフォーマットを下図に示す。

(クリックで拡大)

※の時間は送信するデータによって変化する。

2. 各データ

2.1 リーダコード

 通信開始の目印として、まずリーダコードを送信する。
リーダコードは9msの間をHighにした後、4.5msの間をLowにする。

  点灯時間 消灯時間
リーダコード 9ms 4.5ms

2.2 カスタムコード・データコード

リーダコードを送信した後、カスタムコードの2バイト分とデータコードの2バイト分を送信する。

ちなみにカスタムコードは機器を識別するためのデータで、固定である。
ただし一部カスタムコードが異なるボタンがあるので注意すること。

データコードの2バイト目は、1バイト目のデータをビット反転したものである。

  カスタムコード データコード
1Byte 2Byte 1Byte 2Byte
電源 02h FDh 48h B7h
入力切替 02h FDh F0h 0Fh
ブロードバンド 02h FDh A4h 5Bh
今すぐニュース 02h 7Dh 94h 6Bh
二画面 02h FDh 94h 6Bh
地デジ 02h FDh 5Eh A1h
BS 02h FDh 3Eh C1h
CS 02h FDh BEh 41h
1 02h FDh 80h 7Fh
2 02h FDh 40h BFh
3 02h FDh C0h 3Fh
4 02h FDh 20h DFh
5 02h FDh A0h 5Fh
6 02h FDh 60h 9Fh
7 02h FDh E0h 1Fh
8 02h FDh 10h EFh
9 02h FDh 90h 6Fh
10 02h FDh 50h AFh
11 02h FDh D0h 2Fh
12 02h FDh 30h CFh
チャンネル＋ 02h FDh D8h 27h
チャンネル− 02h FDh F8h 07h
画面表示 02h FDh 38h C7h
消音 02h FDh 08h F7h
クイック 02h FDh E4h 1Bh
音量＋ 02h FDh 58h A7h
音量− 02h FDh 78h 87h
決定 02h FDh BCh 43h
↑ 02h FDh 7Ch 83h
↓ 02h FDh FCh 03h
← 02h FDh FAh 05h
→ 02h FDh DAh 25h
02h 7Dh 04h FBh
02h 7Dh 84h 7Bh
02h 7Dh 44h BBh
02h 7Dh C4h 3Bh
レグザリンク 02h 7Dh 2Ch D3h
番組表 02h FDh 76h 89h
戻る 02h FDh DCh 23h
終了 02h FDh 3Ch C3h
青 02h FDh CEh 31h
赤 02h FDh 2Eh D1h
緑 02h FDh AEh 51h
黄 02h FDh 6Eh 91h
データ C2h 3Dh 28h D7h
録画リスト 02h 7Dh 14h EBh
ミニ番組表 02h FDh EEh 11h
02h 7Dh 34h CBh
02h 7Dh B4h 4Bh
02h 7Dh 74h 8Bh
02h 7Dh E4h 1Bh
02h 7Dh D4h 2Bh
02h FDh 0Ah F5h
02h 7Dh 64h 9Bh
録画 02h FDh 61h 9Eh
地アナ 02h FDh DEh 21h
CH番号入力 02h FDh 06h F9h
番組説明 02h FDh 8Eh 71h
設定メニュー 02h FDh 0Bh F4h
画面サイズ 02h FDh D4h 2Bh
字幕 C2h 3Dh 4Ah B5h
音声切り替え 02h FDh C8h 37h

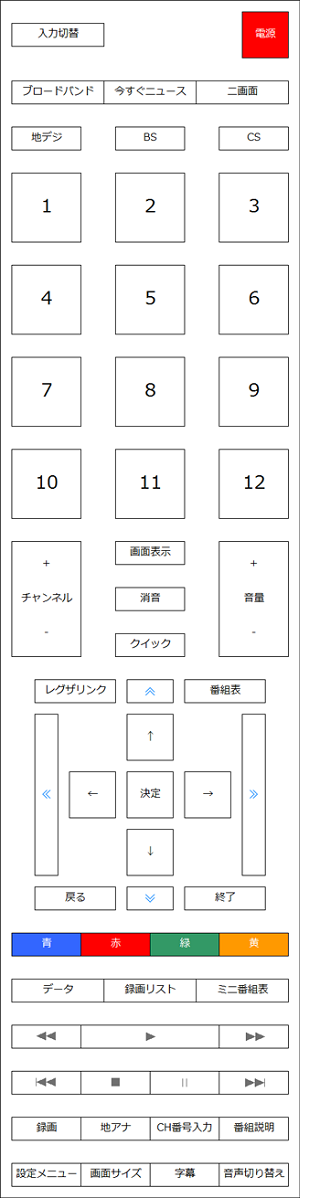

リモコンイメージ

2.3 ストップビット

データコードを送信した後、データの終わりを示すストップビットを送信する。
ストップビットは0.56msの間をHighにした後、23msの間をLowにする。

  点灯時間 消灯時間
ストップビット 0.56ms 23ms

3. カスタムコード・データコードの送信方法

LEDの点灯時間・消灯時間の違いにより、データのHigh/Lowを区別する。

  点灯時間 消灯時間
1(High) 0.56ms 1.69ms
0(Low) 0.56ms 0.56ms
